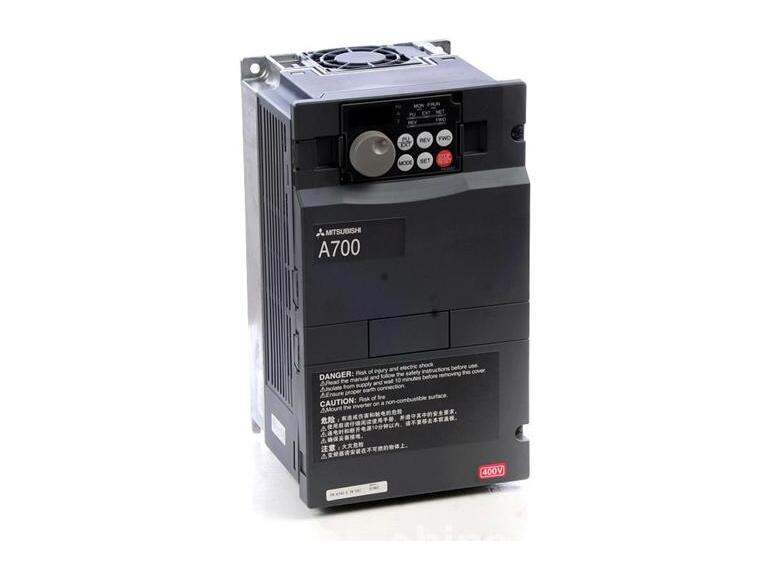

三菱变频器

三菱变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。三菱变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。三菱变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

工作原理

1、主回路：电抗器的作用是防止三菱变频器产生的 高次谐波通过电源的输入回路返回到电网从而影响其他的受电设备，需要根据三菱变频器的容量大小来决定是否需要加电抗器；滤波器是安装在三菱变频器的输出端，减少三菱变频器输出的高次谐波，当三菱变频器到电机的距离较远时，应该安装滤波器。虽然三菱变频器本身有各种保护功能，但 缺相保护却并不完美，断路器在主回路中起到过载，缺相等保护，选型时可按照三菱变频器的容量进行选择。可以用三菱变频器本身的 过载保护代替 热继电器。

2、控制回路：具有工频变频的手动切换，以便在变频出现故障时可以手动切工频运行，因输出端不能加电压，固工频和变频要有互锁。
